Моторна тяга 5-го покоління для зв’язок масою до 3.0 кг

Електронний стабілізатор DJI Ronin RS 5 утримує робоче навантаження до 3.0 кг (6.6 lbs). Власна маса пристрою з монтажними площадками й гвинтами становить 1193 г. Алгоритм стабілізації 5-го покоління дає 50% приріст пікового крутного моменту моторів, усуваючи мікрозмазування під час динамічного бігу з оптикою класу 24-70mm F2.8.

Механічна конструкція забезпечує безперервне обертання осі панорамування на 360°, діапазон крену від -95° до +240° і нахилу від -112° до +214° зі швидкістю до 360°/с. У складеному вигляді габарити корпусу становлять 247.4×115.7×258.7 мм, а в розкладеному робочому стані сягають 223.2×192.2×418.8 мм. Температурний діапазон експлуатації охоплює значення від -20° до 45° C. Бездротовий модуль Bluetooth 5.0 на частоті 2.4000–2.4835 ГГц зв’язує систему з мобільним застосунком DJI Ronin на смартфонах з iOS 14.0 або Android 9.0.

Обов’язкова активація пристрою через смартфон потрібна після перших 5 увімкнень, інакше система блокує мотори до підтвердження облікового запису. Пристрій розрахований на безперебійну роботу з повнокадровими робочими комплектами масою до 3.0 кг без просідання крутного моменту.

Ліміти вертикального плеча під час встановлення батарейних блоків

Швидкознімні площадки масою 96 г фіксують камеру на рухомій напрямній. На компактних тушках їхня основа перекриває лючок батарейного відсіку, вимагаючи демонтажу для заміни акумулятора. Вертикальне плече нахилу має шкалу лише до 6 поділок, тому високі тушки класу Canon Cinema EOS C80 або C70 не проходять по висоті плеча. Під час встановлення повнокадрових камер Canon R5 або R6 з навісним вертикальним бустером центр ваги піднімається вище шарніра, і корпус упирається в раму.

Шкали балансування на плечах DJI Ronin RS 5 показують запас ходу для налаштування камери.

Нестача довжини плеча tilt arm змушує оператора або повністю знімати батарейну рукоятку перед роботою, або обтяжувати нижню площадку зовнішніми противагами. Перед покупкою для тушок із вертикальним батарейним блоком потрібно передбачити навісні противаги.

Механіка балансування й автоматичні замки Auto Lock

Мікрорегулювання напрямних і калібрування моторів

Ребристі гвинти тонкого налаштування рухають каретку з точністю до частки міліметра, але працюють лише за ослабленого затискного важеля. При затиснутому замку обертання гвинта фізично блокується, а при повному відкритті фіксатора площадка з важкою технікою вільно з’їжджає по напрямній. Перед запуском автоматичного налаштування моторів на комплектній тринозі Quick-Open Tripod вагою 149 г потрібно жорстко зафіксувати всі кабелі камери.

Будь-який нашийний ремінь, що бовтається, або вільний дріт створює динамічні коливання. Через них алгоритм задирає потужність осі Roll до 100% і викликає вібрацію підвісу. Для коректного калібрування всі навісні елементи зв’язки мають бути нерухомими.

Автоматичний замок осі фіксує плече підвісу під час вимкнення й перенесення.

Автоматична фіксація осей другого покоління

Автоматичні замки осей 2-го покоління Auto Lock миттєво розблоковують шарніри під час увімкнення живлення й переводять стабілізатор у робоче положення. Під час вимкнення пристрою або переходу в сплячий режим система автоматично складає плечі й блокує всі три осі, захищаючи механіку від ударів під час переходу між локаціями. Калібрування моторів слід запускати тільки після повної фіксації рухомих вузлів і зняття нашийного ременя камери.

Сенсорний дисплей 1.8 дюйма й фізичний селектор режимів

Кольоровий сенсорний дисплей діагоналлю 1.8 дюйма з підтримкою 11 мов інтерфейсу відображає поточні робочі параметри й шкалу індикатора вертикальної Z-осі. Цей індикатор у реальному часі візуалізує поштовхи від кроків оператора. Ходу можна коригувати прямо під час руху без пробних дублів.

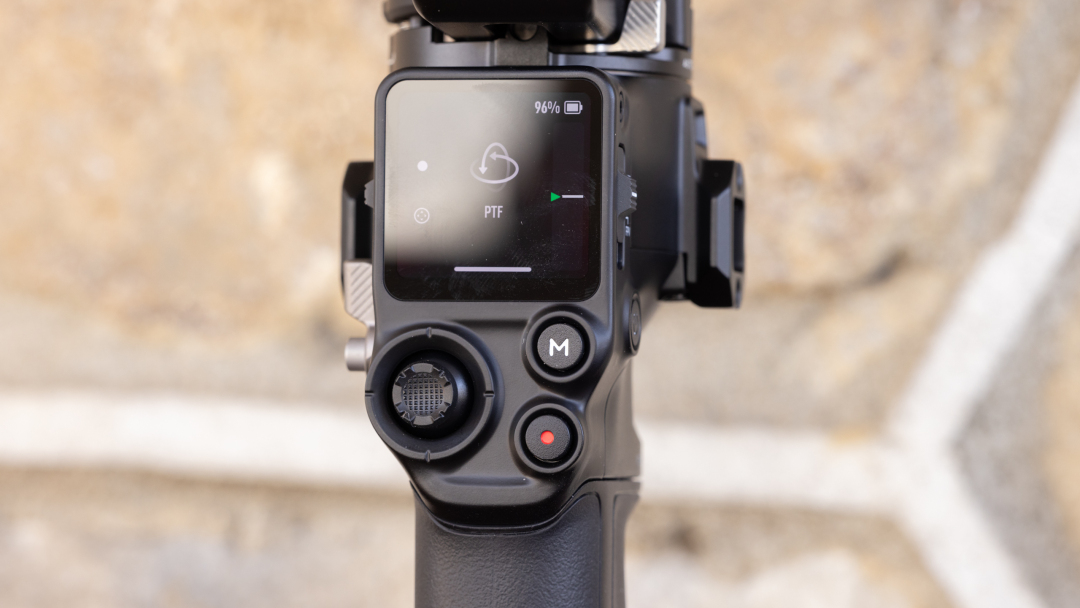

Сенсорний екран DJI Ronin RS 5 показує параметри стабілізації та індикатор вертикальної осі.

Екранна матриця має відчутну затримку відгуку на дотики, тому перемикання вкладок меню на ходу або в рукавичках потребує сильного акцентованого натискання пальцем. Для швидкої зміни базових алгоритмів слідування на бокову грань винесений механічний трипозиційний селектор пресетів PTF, PF і FPV. Фізичний перемикач виключає випадкове скидання параметрів через меню під час перехоплення рукоятки, а фронтальне рифлене колесо відповідає за пряме керування фокусом або зумом. Фізичний перемикач режимів гарантує збереження налаштувань під час активної зміни точок зйомки.

Рукоятка-акумулятор BG33 і протокол швидкого заряджання 65 Вт PD

Знімна рукоятка-акумулятор BG33 масою 274 г містить елемент живлення моделі BHX715-2150-15.48 типу LiPo 4S ємністю 2150 мА·год. Енергоємність батареї становить 33.29 Вт·год за робочої напруги 11.2-17.8 В. Заявлений час автономної роботи до 14 год досягається в нерухомому збалансованому положенні при 25 °C, знижуючись під час активного руху моторів.

Задня частина рукоятки DJI Ronin RS 5 з органами керування та колесом налаштування.

Вхідний порт USB-C підтримує профілі живлення від 5В/3А до 20В/3А в діапазоні температур заряджання від 5° до 40° C. Повне заряджання за 1 год досягається тільки з адаптером 65 Вт PD при температурі 25 °C, а сама рукоятка BG33 не постачається в Індію. Годинне заряджання від 65-ватного адаптера повністю відновлює 14-годинний запас енергії рукоятки BG33.

Оптичний модуль Enhanced Intelligent Tracking для соло-зйомки

Розпізнавання об’єктів і автономне утримання в кадрі

Знімний оптичний модуль Enhanced Intelligent Tracking вагою 19 г і розмірами 36.3×17.5×38.2 мм фіксується на магнітне кріплення верхнього плеча. Споживання датчика становить 1 Вт енергії. Модуль оснащений власною камерою для розпізнавання силуетів людей, автомобілів і домашніх тварин. Службове прев’ю виводиться на екран гімбала за температури від -10° до 45° C.

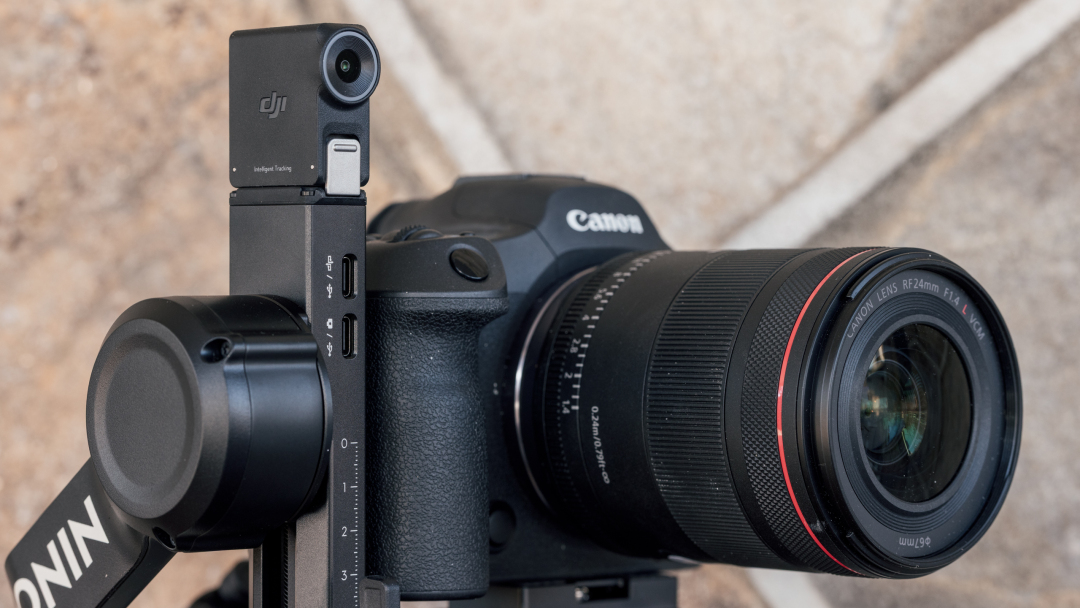

Модуль Enhanced Intelligent Tracking кріпиться над камерою й веде об’єкт без смартфона.

Вбудована камера оптичного сенсора виводить службове прев’ю на екран гімбала, але не передає відеосигнал із матриці знімальної камери на зовнішні монітори. Модуль розпізнає людей, авто й домашніх тварин з керуванням жестами, але не захоплює дрібні неживі предмети без виражених контурів. Керування стеженням і старт трекінгу запускаються жестами рук перед об’єктивом.

Обмеження дистанції та паралакс на вузьких кутах

Автоматичне стеження функціонує на дистанції від 0.5 до 10 м за освітленості вище 20 лк, допускаючи зрив при різких зміщеннях об’єкта. На довгофокусних об’єктивах межу кадрування оптичного модуля потрібно скоригувати вручну в екранному меню.

Нативний вертикальний монтаж і зйомка динамічних проводок

Нативне вертикальне кріплення 3-го покоління переводить знімальну зв’язку в портретну орієнтацію за кілька секунд без використання додаткових Г-подібних кронштейнів. Конструкція вузла виключає потребу в повторному механічному балансуванні горизонтальної осі після зміни орієнтації кадру. Перехід у вертикальний формат зберігає початковий розподіл мас на рухомих осях.

Рукоятка з джойстиком допомагає керувати підвісом під час вертикальної зйомки й нижнього хвату.

Під час виконання різких кругових проводок навколо об’єкта у вертикальному положенні плавність оптичного трекінгу поступається горизонтальному режиму. Це відбувається через скорочення корисного поля зору датчика. Перемикання у вертикальне положення займає лічені секунди й не збиває баланс горизонтальної площадки.

Склад заводських комплектацій Standard Kit і Combo Kit

Порівняльна таблиця комплектацій

Специфіка задач і заводський склад коробок обох версій стабілізатора представлені в таблиці.

Базова збірка Standard Kit закриває класичні постановочні задачі в парі з асистентом, виключаючи переплату за невикористовуваний автономний модуль стеження. У коробці відсутні модуль трекінгу й жорсткий кейс, тому для одиночних виїзних зйомок їх доведеться докупати окремо. Версія розрахована на роботу зі стандартних верхніх і середніх ракурсів.

Набір Combo Kit містить модуль інтелектуального трекінгу й жорсткий кейс, закриваючи потреби виїзної соло-зйомки без асистента. Комплект надлишковий для роботи в студії зі статичних точок, а для мануальної оптики зовнішній мотор фокуса купується окремо.

Електронна рукоятка Briefcase Handle із Combo Kit розвантажує кисть під час проводок з нижнього рівня.

Електронна ручка Briefcase Handle для нижнього хвату

Електронна рукоятка Briefcase Handle вагою 230 г і габаритами 60×197.5×79.5 мм кріпиться на порт NATO з контактами pogo-pin. Споживання в сплячому режимі становить 0.2 Вт. Виносний блок із джойстиком і кнопками спуску розвантажує кисті оператора під час проводки трикілограмового сетапу біля самої землі. Електронна рукоятка з набору Combo знімає навантаження з кисті оператора під час тривалих проводок з нижнього рівня.

Апаратні обмеження екосистеми й сумісність з LiDAR

Корпус оснащений портами USB-C для прямого керування камерою, підключення зовнішнього мотора DJI Focus Pro Motor і бездротового відеопередавача DJI SDR Transmission. За наявності інтерфейсних портів стабілізатор не підтримує кінематографічний лазерний далекомір DJI Focus Pro LiDAR. Підтримка відсутня як апаратно, так і на рівні вбудованого програмного забезпечення.

Спроба підключити модуль LiDAR до RS 5 не активує автоматичне фокусування мануальних об’єктивів. Ця функція зарезервована виключно за старшими пристроями з індексом Pro. Для роботи з лазерним далекоміром Focus Pro LiDAR потрібна старша модель з індексом Pro.

Альтернативні стабілізатори лінійки для надлегких і важких сетапів

Для надлегких бездзеркальних камер без обвісу в лінійці передбачений стабілізатор DJI Ronin RS 4 mini. Сетапи важчі за три кілограми переходять на старший стабілізатор RS 4 Pro із запасом до 4.5 кг.
