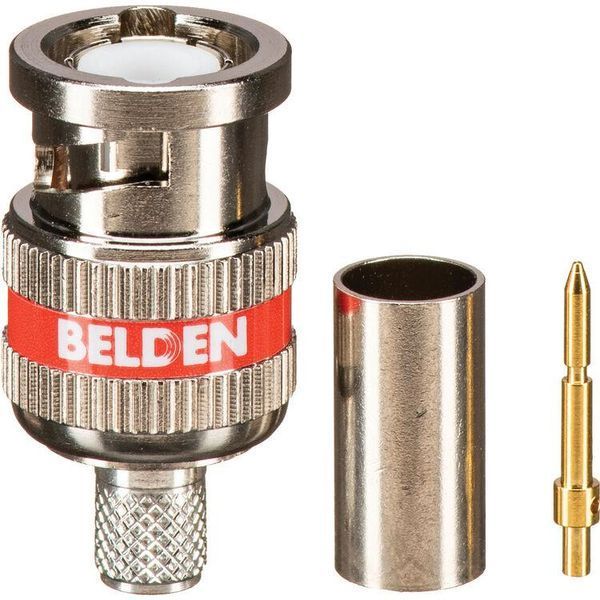

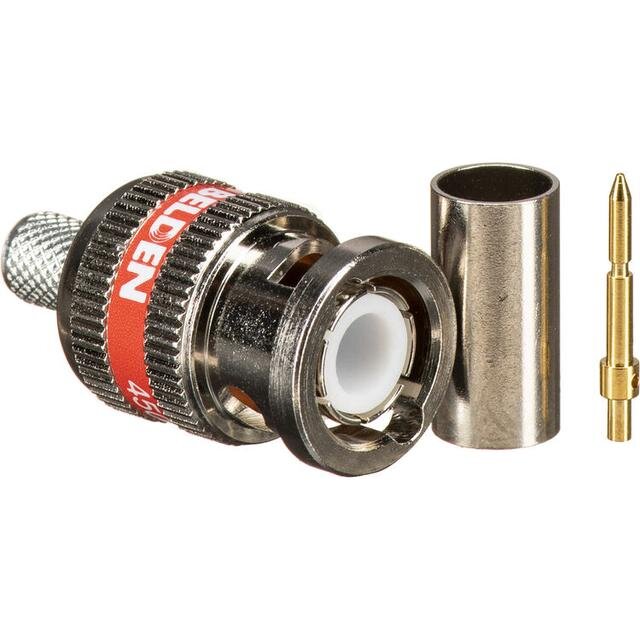

Коннектор Belden 1505ABHD3 6G-SDI 3-Piece BNC HD Crimp Connector for 1505A/RG59 Cable (23303) (1505ABHD3)

Belden 1505ABHD3 — это одиночный трехкомпонентный обжимной разъем BNC HD 6G-SDI для кабеля 1505A/RG59. Разъемы BNC от Belden обеспечивают максимальную целостность, качество, производительность и долговечность вещательного сигнала. Эти разъемы превосходят стандарты обратных потерь SMPTE, обеспечивая превосходный запас по мощности и производительность при нагрузке 75 Ом. Долговечность обеспечивается за счет латунной конструкции и запатентованных компрессионных колец с усилием отрыва, превышающим 100 фунтов.

Приложения
HD-SDI
Видео
Цифровое видео
SMPTE 2081-1 6 Гбит/с UHDTV
SMPTE 424M 3 Гбит/с HD-SDI 1080P

• Функции:

  • Быстрое развертывание: корзина с плавающими штырями на 360 градусов в задней части разъема обеспечивает точную и легкую установку центрального проводника кабеля.
  • Превосходная прочность удержания: внутренние компрессионные кольца на 360 градусов исключают проникновение и выход из задней части разъема.

• Технические характеристики:

  • Код отделки 3-661-1: A = 0,624 дюйма/ B = 0,312 дюйма / C = 0,155 дюйма
  • Размер обжима центрального штифта: 0,046 дюйма
  • Полость для обжима центрального штифта: 0,042 дюйма
  • Размер обжима наконечника: 0,278 дюйма
  • Полость обжима наконечника: 0,178
  • Количество штук: 3
  • Гайка: Латунь, никелированная
  • Корпус: Латунь, никелированный
  • Контакт: Латунь, Позолоченный
  • Изолятор: ПТФЭ
  • Тип завершения: Обжимной
  • Тип РГ: 59
  • Номинальное характеристическое сопротивление: 75 Ом
  • Примечания к электрическим характеристикам: возвратные потери SMPTE 2081-1 или выше.
  • Размер/Тип: Коаксиальный
  • Тип интерфейса разъема: BNC
  • Пол: Мужской - вилка
  • Название серии разъема: HD
  • Цветовая полоса: красный
  • Блокировка: Нет
  • Пригодность - в помещении: Да
  • Пригодность - На открытом воздухе: Нет
  • Пленум (Да/Нет): Нет
